随着近代工业的发展，环境污染也随着产生，噪声污染已经成为对人类的一大危害。每年进入施工期，总有一些建筑工地彻夜施工，噪音使得周围居民难以入睡。由于施工噪声引起的“扰民”和居民因此对施工现场进行的“民扰”纠纷，关系千家万户，成为社会的热点。根据《建筑施工场界噪声限值》GB12523—90 对 扰民的噪声提出了严格的要求 ， 也对不同施工阶段的场界噪声进行了明确的限值。

施工期内主要噪声源为施工机械在施工过程中产生的噪声振动：桩机、挖掘机、混凝土搅拌机、混凝土输送泵、振捣棒、切割机、吊车等。现有主要施工设备产生的噪声振动值对在建筑施工场界内，执行工业卫生标准的噪声控制值， 该标准主要是对施工人员的保护。在建筑施工场界外，执行建筑施工场界噪声限值标准的噪声控制值，该标准主要是对地处建筑施工场界周围的居民点、噪声敏感点的保护。

一般施工机械在施工过程中产生的噪声都高于《建筑施工场界噪声限值》标准值 10dB 以上。由于大多数建筑施工都是露天进行，噪声直接向四周扩散，如缺乏屏蔽措施或施工机械距噪声敏感点太近，噪声在空气中的自然衰减率低，噪声越过施工场界直接作用于噪声敏感点，由此产生施工场界噪声超标。

一、噪声监测系统概述

本方案介绍了噪声在线监测系统方案的建设、硬件构成、软件架构、功能特点、优势、完善的服务等。本系统的目标是将噪声污染源的状态利用传感技术、通讯技术和计算机及其网络技术有机结合而构成的新型环境噪声监测系统。 系统选用本公司生产的JH-EXT03-ZY 噪声监测仪为主要设备，JH-EXT03-ZY 噪声监测仪可以实时、准确地采集环境噪声，然后经过分析、处理、打包，而后通过 RS485 接入

其他设备（或通过 CDMA 无线网络传输），把数据送到噪声监测中心存入到历史数

据库和实时数据库进行显示和存储以及处理。这样就可以实现大范围甚至是全国范围内环境噪声参数的在线自动监测。噪声数据可以通过监测中心的计算机存储、修正、统计等处理后，以图形和报表的形式及时、准确地显示出现场的实时状况，并通过网络传给各个管理部门，各个管理部门的工作人员可以根据监控数据采取相应措施。此外，监控中心软件还具有实时报警、实时查询、趋势图显示等功能，简单易用。

二、监控效果

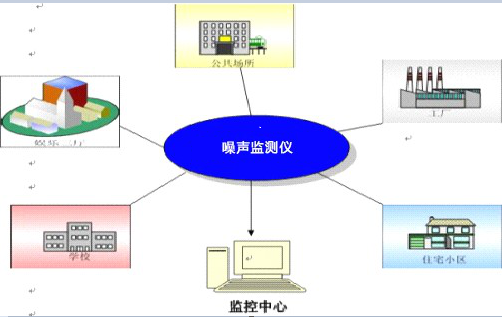

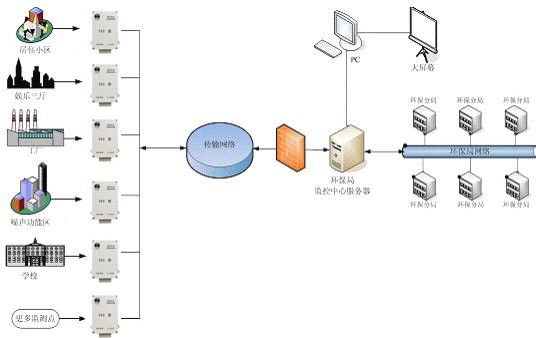

客户需要在监测辖区内的工地实现远程的噪声监测预警，测点分别布置于工地内重要的位置，然后通过终端远程传输设备接入到 Internet 网络。各个工地需要同时监测，全部接入到服务器机房，客户端采用 web 网页方式实施管理和查询，达到实时监控与指挥的目的。

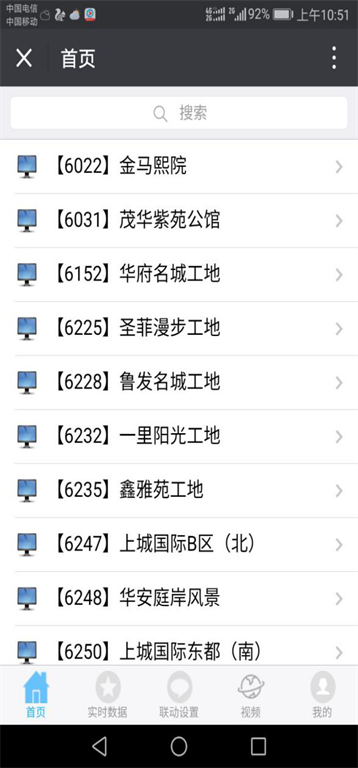

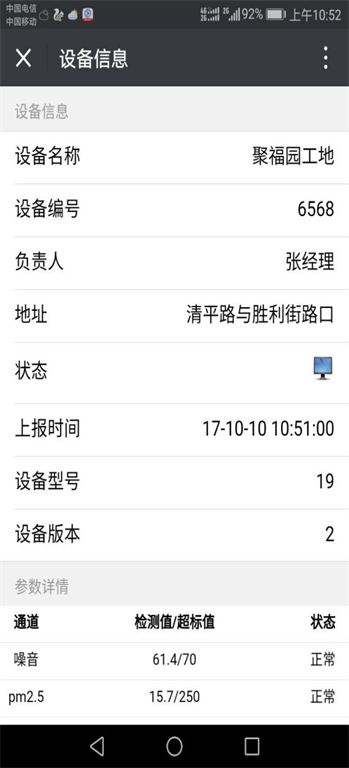

自动监测采集点将监测数据和采集设备运行情况、现场环保数据的实时采集，通过网络传输到监控中心。监控中心服务器装有服务器端软件，结合噪声排放单位信息库、噪声投诉等，对接收的现场噪声数据进行存储、分析、显示。出于对信息安全、科学管理的需要，给有数据访问需求的部门或人员配置访问数据的不同用户名和权限，用户可实时查看并配置监测到的现场环保数据。另一方面，  现场检测的噪声数据通过智能终端内部的程序设定可以直接发送到排放单位环保责任人和环保执法人员的移动电话上，通过这种主动的方式实现随时随地汇报现场噪声信息。有力控制噪声的违规排放事件的发生，达到净化城市声环境的目的。

三、监控设计依据：

在设计过程中广泛参考了国家的有关政策法规，在相关技术细节的实现上严格兼容了目前国家的各种技术规范标准。如，数据传输可支持 HJ/T212-2005 污染源在线自动监测仪数据传输标准。噪声测量仪器准确度符合 GB/T3785-1983 和 IEC61672-2002 标准。噪声测量和判断方法遵照 GB/T14623-93、GB12524-90 和 GB12349-90 标准。实际标定误差：0.6dB（最大绝对值），相对值不超过 1%。

四、系统特点：

1）噪声实时监测，监测数据具有代表性

JH-EXT03-ZY 噪声监测仪能够对噪声进行实时监测，并能够将所有数据实时的通过 RS485 接入其他设备（或以 CDMA 无线网络）传输给数据处理中心进行数据处

理，数据代表性强，能够反映噪声的真实水平。2）节省人力物力，系统操作具有简便性

JH-EXT03-ZY 噪声监测仪应用计算机处理所有数据，不仅可以得到瞬时曲线，还可以对数据进行平均值统计，动态分析，统计分布等任何所需图表。这不仅大大降低了工作人员的劳动强度，而且便于管理部门及时了解噪声情况，进一步的分析并及时采取响应措施 。

3）无线联网，数据采集快捷方便

JH-EXT03-ZY 噪声监测仪采用无线传输方式，采集一个站点数据花费的时间小于 3 秒，大大提高了数据采集效率，确保管理部门及时发现问题、及时处理。

4）系统安装简便，全天候工作，无需人员看守和维护

JH-EXT03-ZY 噪声监测仪无须工作人员现场看守，只要选定监测点，安装现场噪声测控单元，即可通过数据传输得到及时的监测数据。

五、系统详细介绍

JH-EXT03-ZY 噪声监测仪介绍：

远程噪声监测仪是一款符合 GB/T3785-2 型和 61672-2 级标准的要求，针对现场噪声测试并能实现远程传输而设计的噪声测试分析仪。内置高灵敏度传感器、数据采集模块、远程传输装置。实现对现场噪声的实时监控，精度高、通用性强、性价比高成为其显著的特点，被广泛用于各种现场噪音测量领域。JH-EXT03-ZY 噪声监测仪采用工业级设计，实现 RS485 透明数据传输。采用 ARM9 高性能工业级嵌入式处理器，以实时操作系统为软件支撑平台,超大内存,内嵌自主知识产权的 RS485 协议栈。为用户提供高速，稳定可靠，数据终端永远在线，多种协议转换的虚拟专用网络。针对网络流量控制的用户，产品支持语音，短信，数据触发上线以及超时自动断线的功能。同时也支持双数据中心备份，以及多数据中心同步接收数据等功能。工业级 ARM9 处理器,智能三级保护,通过电力 3000V 测试， 专利技术，稳定可靠。

功能特点及技术参数

1. RS485 透明数据传输；支持多种工作模式。

2. 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线。

3. 支持 RSA，RC4 加密算法

4. 支持虚拟值守 VWM（Virtual Man Watch）功能，确保系统稳定可靠

5. 支持虚拟数据专用网（APN/VPDN）

6. 支持数据中心动态域名和 IP 地址访问

7. 可支持双数据中心备份

8. 支持多数据中心同时接受数据

9. 支持短消息备份及告警。

10. 多重软硬件看门狗

11. 数据包传输状态报告。

12. 标准的 AT 命令界面

13. 可以用做普通拨号 MODEM

14. 支持 telnet 功能。

15. 支持远程配置，远程控制

16. 通过串口软件升级

17. 同时支持 LINUX、UNIX 和 WINDOWS 操作系统18. 测量范围：30～130dB(A)

19. 频率范围：20Hz～8.5kHz

20. 频率计权：A（计权）

21. 时间计权：F（快）

22. 最大误差：0.5dB;

23. 供 电：220V 市电或 24V DC 。

24. 外形材质：铝合金外壳，坚固防腐

五、监控中心功能及软件演示

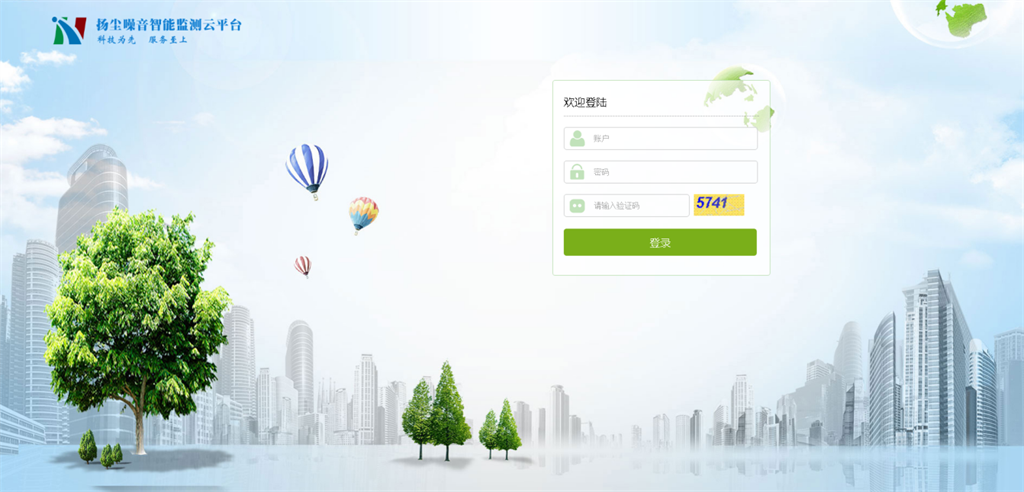

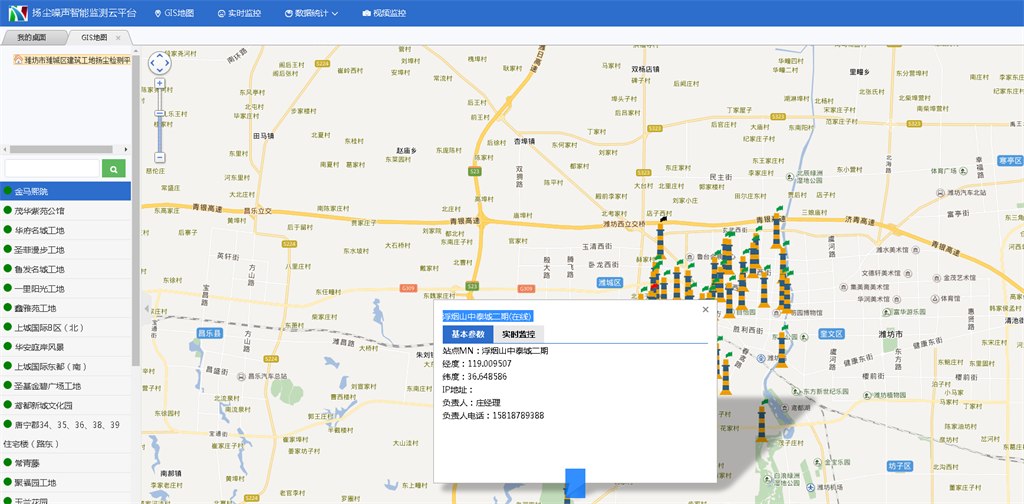

噪声监测中心实现整个噪声监控系统各监控点状态数据的采集、监控和处理。监控中心的系统软件，由运行在服务器上的噪声服务端监控软件和 WEB 服务器软件两部分组成。噪声服务端监控软件主要提供的功能是接收采集监测点上报的噪声数据和为客户端软件与采集监测点之间提供透明数据传输服务。噪声客户端软件为用户提供丰富、直观的人机交互界面。

系统主要的特点和实现的功能如下：

1.监测点噪声数据动态显示波形图；可以实时读取监测点的噪声值并且在监控中心显示所有监测点的波形图。

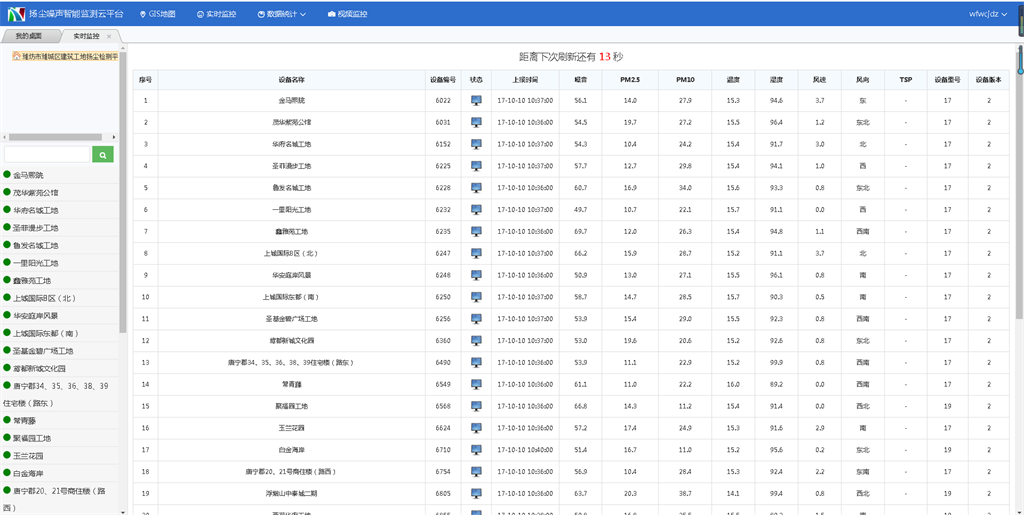

2.数据的实时查询、实时报警；提供对监测点的噪声值的实时查询，并且设置报警值，当达到报警值要求的时候可以进行报警。

3.实时数据最大值的保持显示；能够在客户端上保持当前噪声的最大值显示。

4.通讯自诊断功能；可以对数据的通讯进行诊断，当通讯出现问题时会在监控中心出现提示并且进行重连。

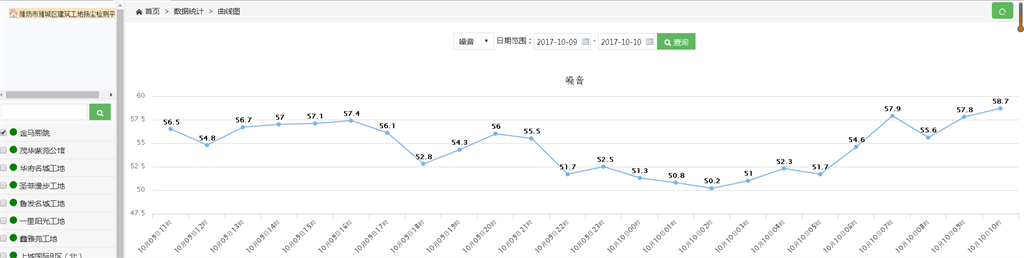

5.趋势图的显示；在客户端软件上会有噪声趋势图的显示，可以让用户更方便的分析噪声的趋势。

6.设备自动报警记录功能；用户可以自主设置报警值，这时系统会进行判断，当噪声值大于预设值时，系统会自动进行报警并且记录这时的噪声数据。

7.海量数据的高速存储，读取功能；可以保存实时采集到的噪声数据，并且在以后读取出来进行噪声的分析和报表的生成。
